कुका प्रोफाइनट कॉन्फ़िगरेशन BECKHOFF 24 V DC For EtherCAT Ek1100
  • कुका प्रोफाइनट कॉन्फ़िगरेशन BECKHOFF 24 V DC For EtherCAT Ek1100
  • कुका प्रोफाइनट कॉन्फ़िगरेशन BECKHOFF 24 V DC For EtherCAT Ek1100
  • कुका प्रोफाइनट कॉन्फ़िगरेशन BECKHOFF 24 V DC For EtherCAT Ek1100

कुका प्रोफाइनट कॉन्फ़िगरेशन BECKHOFF 24 V DC For EtherCAT Ek1100

उत्पत्ति के प्लेस चीनी
ब्रांड नाम BECKHOFF
मॉडल संख्या EK1100
उत्पाद का विवरण
उत्पाद श्रेणी:
रोबोटिक आर्म किट
बस इंटरफ़ेस:
2 आरजे45
प्रक्रिया छवियों का स्वचालित आवंटन:
EtherCAT प्रणाली के लिए
कनेक्शन प्रौद्योगिकी:
2 आरजे45 पोर्ट
उत्पाद का नाम:

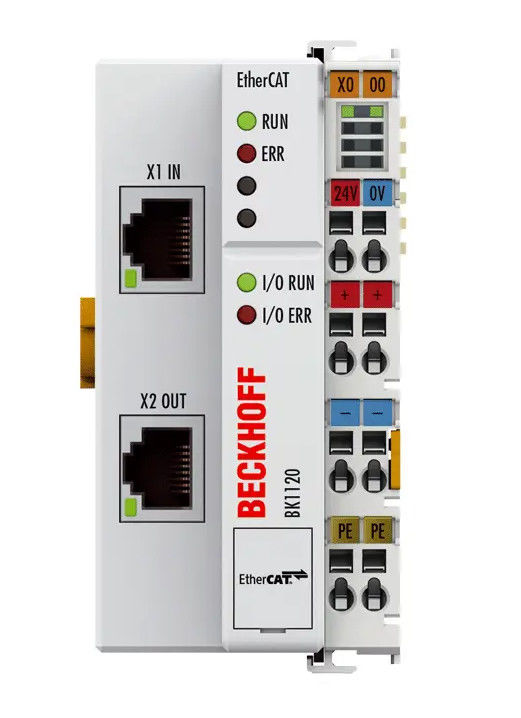

मानक बस टर्मिनल मॉड्यूल के लिए BK1120 EtherCAT बस युग्मक
ऑपरेटिंग / भंडारण तापमान:
-25…+60 °C/-40…+85 °C
कार्यात्मक विशेषताएं:
EtherCAT प्रोटोकॉल बस टर्मिनल मॉड्यूल से जुड़ा हुआ है
कनेक्शन की लंबाई:
100 मीटर तक
प्रमुखता देना:

बेकहॉफ ek1100

,

24 वी डीसी Ek1100

,

EtherCAT Ek1100

भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा
1pcs
मूल्य
विनिमय योग्य
पैकेजिंग विवरण
मूल पैकेज
प्रसव के समय
2-6 सप्ताह
भुगतान शर्तें
एल/सी, टी/टी
उत्पाद का वर्णन

कुका प्रोफाइननेट कॉन्फ़िगरेशन BECKHOFF 24 V DC For EtherCAT Ek1100



सीखें कि प्रोफाइनट एकीकरण के लिए बेकहोफ के एथरकैट EK1100 मॉड्यूल और 24 वी डीसी बिजली की आपूर्ति के साथ कुका रोबोट को कैसे कॉन्फ़िगर करें। चरण-दर-चरण निर्देश, लाभ और समस्या निवारण युक्तियाँ शामिल हैं।एकीकरणकुका रोबोटके साथBECKHOFF की EtherCAT EK1100मॉड्यूल और 24 वी सीसी पावर सिस्टम के माध्यम सेप्रोफ़िनेटजबकि एथरकैट और प्रोफाइनट अलग-अलग उद्देश्यों के लिए कार्य करते हैं, इन प्रौद्योगिकियों को जोड़ने से मजबूत संचार और सटीक नियंत्रण सुनिश्चित होता है।



1. प्रमुख घटक और हार्डवेयर सेटअप

ए. हार्डवेयर आवश्यकताएं

KUKA KR C4 नियंत्रक: रोबोट संचालन के लिए केंद्रीय नियंत्रण इकाई

BECKHOFF EK1100 EtherCAT युग्मक: ईथरकैट I/O मॉड्यूल को KUKA सिस्टम से जोड़ता है

24 वी डीसी पावर सप्लाई: EK1100 और कनेक्टेड मॉड्यूल (जैसे, EL1809 इनपुट, EL2809 आउटपुट) को पावर देने के लिए महत्वपूर्ण

प्रोफाइन-नेट संगत उपकरण: सीमेंस पीएलसी या अन्य प्रोफाइनट मास्टर डिवाइस

B. 24V DC पावर सिस्टम का वायरिंग

EK1100 पावर कनेक्शन:

ऊपरी टर्मिनल (24V/0V): EK1100 के लिए बिजली की आपूर्ति

  1. निचले टर्मिनल (+/-): डाउनस्ट्रीम I/O मॉड्यूल को 24V DC प्रदान करें (जैसे, EL1809 इनपुट, EL2809 आउटपुट)इनपुट/आउटपुट वायरिंग:इनपुट (EL1809): सेंसर/स्विच को EL1809 टर्मिनलों और EK1100 ′s "+" टर्मिनल से कनेक्ट करें
  2. आउटपुट (EL2809): EL2809 टर्मिनलों और EK1100s "-" टर्मिनल के लिए लिंक भार10.

2. प्रोफाइनट कॉन्फ़िगरेशन चरण

ए. सॉफ्टवेयर तैयार करना

  1. सॉफ़्टवेयर पैकेज संस्करण और रोबोट के ऑपरेटिंग सिस्टम के बीच संगतता सुनिश्चित करें।
  2. कार्यदृश्य सेटअप:प्रोफाइनट नेटवर्क को कॉन्फ़िगर करेंबस संरचनाटैब और रोबोट भूमिकाओं को असाइन (मास्टर/स्लेव)
  3. आयात बेकहॉफ़्सईएसआई फाइलेंI/O मॉड्यूल (EL1809/EL2809) के लिए BECKHOFF वेबसाइट से

B. नेटवर्क एकीकरण

प्रोफ़िनैट संचार सेटिंग्स:

पीएलसी के नाम और वर्कविजुअल में आई/ओ कॉन्फ़िगरेशन को सीमेंस टीआईए पोर्टल में सेटिंग्स के साथ मेल करें

  1. रोबोट और पीएलसी के बीच इनपुट/आउटपुट पते के संरेखण को सुनिश्चित करने के लिए सिग्नल मैपिंग की जाँच करें
  2. परीक्षण और सत्यापनचेकःप्रोफ़िनैट स्थितिKUKA teach पेंडेंट के I/O ड्राइवर प्रबंधन इंटरफ़ेस पर (हरी रोशनी सफलता का संकेत देती है) EL2809 मॉड्यूल की प्रतिक्रिया की पुष्टि करने के लिए बल आउटपुट संकेत

3कुका-प्रोफाइनेट-बेकहोफ एकीकरण के फायदे

वास्तविक समय प्रदर्शन: प्रोफाइनेट के निर्धारक संचार से ऑटोमोबाइल असेंबली जैसे उच्च गति अनुप्रयोगों में समन्वित संचालन सुनिश्चित होता हैसरलीकृत बुनियादी ढांचा: हार्डवेयर जटिलता को कम करते हुए प्रोफाइनट और एथरकैट दोनों के लिए मानक ईथरनेट केबलों का उपयोग करें

स्केलेबलता: आसानी से विकसित उत्पादन आवश्यकताओं के लिए I/O मॉड्यूल (जैसे, EL9100 पावर मॉड्यूल जोड़कर) का विस्तार करें


4आम चुनौतियां और समाधान

सॉफ़्टवेयर पैकेज की स्थापना में विफलता:

WorkVisual में विरोधाभासी पैकेज हटाएँविकल्पमेनू और पुनः स्थापित करेंएक संगत WorkVisual संस्करण का उपयोग करें (उदाहरण के लिए, KSS 8.5 के लिए 5.0 से 6.0 में अपग्रेड करें)

  • प्रोफाइनेट-पीएलसी संचार समस्याएंसुनिश्चित करेंसटीक मिलानपीएलसी के नाम और वर्कविजुअल और टीआईए पोर्टल के बीच आई/ओ कॉन्फ़िगरेशन
  • मॉड्यूल के डिस्कनेक्शन को रोकने के लिए 24 वी डीसी बिजली स्थिरता की जाँच करें
  • सिग्नल मानचित्रण त्रुटियाँ:रोबोट और पीएलसी के बीच इनपुट/आउटपुट गिनती के मेल की पुष्टि करें (उदाहरण के लिए, EL1809 पर 16 डिजिटल इनपुट)

5भविष्य के रुझान और उद्योग 4.0 एकीकरण

एआई-संचालित अनुकूलन: मशीन लर्निंग एल्गोरिदम सिग्नल मैपिंग और त्रुटि निदान को स्वचालित कर सकते हैं

5जी और एज कंप्यूटिंग: कुका रोबोट और क्लाउड आधारित पीएलसी सिस्टम के बीच वास्तविक समय में डेटा आदान-प्रदान में सुधार

ऊर्जा दक्षता: बेकहोफ के 24 वी सीसी सिस्टम बिजली की बर्बादी को कम करके टिकाऊ विनिर्माण लक्ष्यों के अनुरूप हैं

तकनीकी मापदंडः

तकनीकी पैरामीटर मूल्य
उत्पाद श्रेणी रोबोटिक आर्म किट
फ्यूज की अनुशंसित क्षमता ≤ 10 ए
विद्युत अलगाव 500 वी (पावर संपर्क/पावर आपूर्ति वोल्टेज/ईथरनेट)
सापेक्ष आर्द्रता 95%, गैर-संक्षेपण
संदेश प्रसारण दर 100 एमबीटी/सेकंड
कार्यात्मक विशेषताएं ईथरकैट प्रोटोकॉल बस टर्मिनल मॉड्यूल से जुड़ा हुआ है
बस टर्मिनल मॉड्यूल की संख्या 64 (के-बस विस्तार के माध्यम से 255 तक)
फ़ील्डबस बाइट्स की अधिकतम संख्या 1024 बाइट इनपुट और 1024 बाइट आउटपुट
ऑपरेटिंग/स्टोरेज तापमान -25...+60 °C/-40...+85 °C
डाटा ट्रांसमिशन माध्यम ईथरनेट/ईथरकैट कैटे.5 केबल

के लिए तकनीकी मापदंडोंek1100 बेकहोफ नियंत्रकरोबोटिक आर्म किट।
